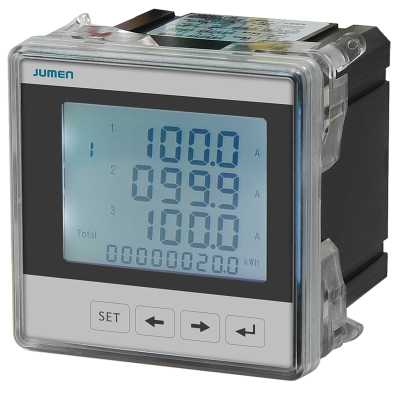

明及 MECAN AEP601Z-AY1智能可编程电流表 72方形 液晶显示
产品货号 ：0013-0055
参考价：￥710.00 台
云配件价：￥235.00 台
已选择："72方形", "LCD"
概述PA90Z-AY1智能可编程电流表
72 方形外形及安装尺寸图
智能可编程电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用于变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯、采用MODBUS-RTU通讯规约。应注意的是：
1、输入电压应不高于产品的额定输入电压（100V或380V）的120％，否则应考虑使用PT。

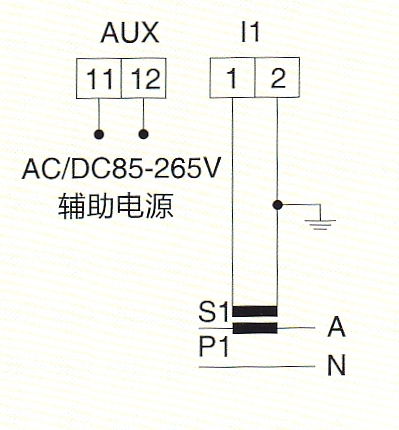

2、标准额定输入电流为5A， 大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表， 接线应采用串接方式。接线方式

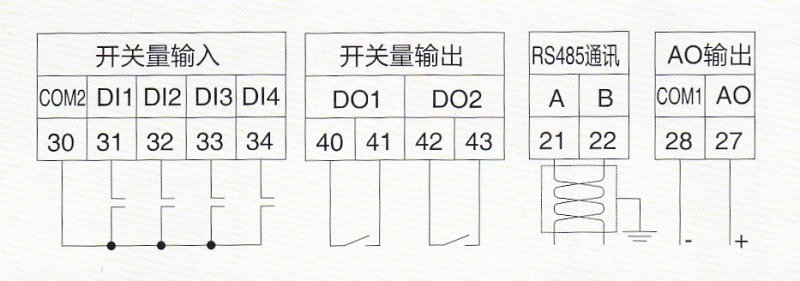

可选单元接线
技术规格
通用技术参数
精度等级0.5级
工作范围AC,DC, 80V～270V
功耗小于3.0VA
标称值电压：AC100V、220V、380V, 电流：AC1A、5A（订货时标明电压、电流变比）
过负荷持续：1.2倍 瞬时：电压2倍（10秒）,电流10倍（5秒）
频率50Hz±10%
电能计量有功、无功电能计量
数字通讯接口RS-485/MODBUS-RTU规约,1位起始位,1位停止位,8位数据位,波特率可设定
脉冲输出（标配）1路2路电能脉冲输出（集电极开路的光耦输出）
开关量输入输出4DI、4DI/2DO
变送4-20mA,0-20mA,0-5V
工作环境-10～60℃,相对湿度≤93%,无腐蚀气体,海拔高度≤2500m
隔离耐压电源/输入/输出之间耐压>2kV

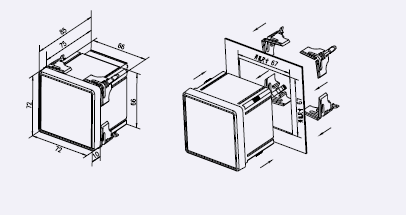

外形及安装尺寸
外形尺寸 代号A（72方形）：74mm×74mm×105mm
开孔尺寸 代号A（72方形）：67mm×67mm
规格型号
外形72方形
显示 LCD
可选项1、K1、K2或M单选； 2、K1+M； 3、K2+M
使用场所抽屉出线柜
功能单相I、RS485/Modbus
制造商提供的信息一年保修
包装清单合格证*1 仪表*1 说明书*1
