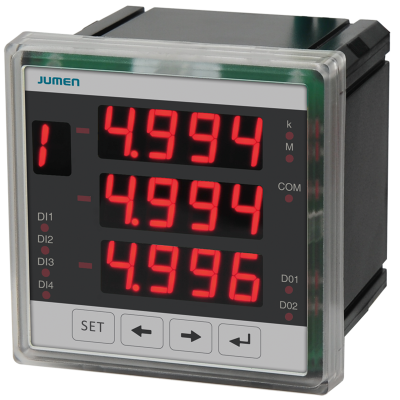

明及 MECAN AEP600Z-AX4多功能仪表 72方形 LED显示 三相I、U、KW、KVar、Hz、COS?、KWh、KVarh、RS485/Modbus。
产品货号 ：0013-0048
参考价：￥1250.00 台
云配件价：￥415.00 台
已选择："72方形", "LED"
概述PD90Z-AX4多功能仪表

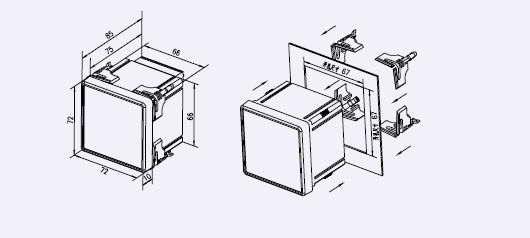

72方形外形及安装尺寸图
1、输入电压应不高于产品的额定输入电压（100V或380V）的120％，否则应考虑使用PT。
2、标准额定输入电流为5A， 大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表， 接线应采用串接方式。
亮点● 直接从电流、电压互感器接入信号，可任意设定PT/CT变比；
● 各主要功能采用模块化设计，功能增减灵活方便；
● 参数采用LED或LCD数码显示，直观明了；
● 采用标准的现场通讯协议，可方便的接入SCADA及PLC系统中；
● 卡扣式安装，无需螺丝固定，安装方便；
● 四象限电能计量，分时计费，最大需量记录及12个月电能统计；
● 谐波测量功能。
技术规格
通用技术参数
精度等级0.5级
显示LED显示范围:-9999—9999倍率任一设置
工作范围AC,DC, 80V～270V
功耗小于3.0VA
标称值电压：AC100V、220V、380V, 电流：AC1A、5A（订货时标明电压、电流变比）
过负荷持续：1.2倍 瞬时：电压2倍（10秒）,电流10倍（5秒）
频率50Hz±10%
电能计量有功、无功电能计量
数字通讯接口RS-485/MODBUS-RTU规约,1位起始位,1位停止位,8位数据位,波特率可设定
脉冲输出（标配）1路2路电能脉冲输出（集电极开路的光耦输出）
开关量输入输出4DI、4DI/2DO
变送4-20mA,0-20mA
工作环境-10～60℃,相对湿度≤93%,无腐蚀气体,海拔高度≤2500m
隔离耐压电源/输入/输出之间耐压>2kV
外形及安装尺寸
外形尺寸 代号A（72方形）：74mm×74mm×105mm
开孔尺寸 代号A（72方形）：67mm×67mm
规格型号
外形72方形
显示LED
可选项1、K1、K2或M单选； 2、K1+M； 3、K2+M
使用场所抽屉出线计量柜
功能三相I、U、KW、KVar、Hz、COS?、KWh、 KVarh、RS485/Modbus
制造商提供的信息一年保修
包装清单合格证*1 仪表*1 说明书*1
